安徽東升石英砂集團訂購40t/h石英砂烘干機發貨現場

本次是安徽東升石英砂集團采購人員“羅經理”前來本公司訂購40t/h石英砂烘干機生產線，石英砂石英砂是重要的工業礦物原料，非化學危險品，廣泛用于玻璃、鑄造、陶瓷及耐火材料、冶煉硅鐵、冶金熔劑、冶金、建筑、化工、塑料、橡膠、磨料等工業，以下是我們公司技工人員發貨現場。

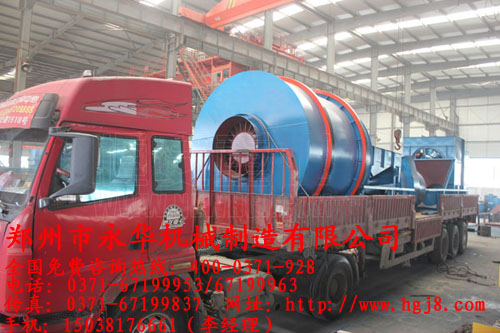

圖一：本公司為羅總設計的是直徑2.4mx6m的石英砂烘干機，和直線篩裝車現場，石英砂等顆粒轉物料多用三回程烘干機作業,所以石英砂烘干機多指三回程烘干機,具有節能,占地面積小,工作效率高,投資少,收效快的優點.大概流程是石英砂在主機內干燥的時候,要經過三個來回的運動之后,再排出主機.石英砂物料依靠內部的設計特點進行螺旋往復運動,依靠燃料產生的熱量對物料進行干燥作用。

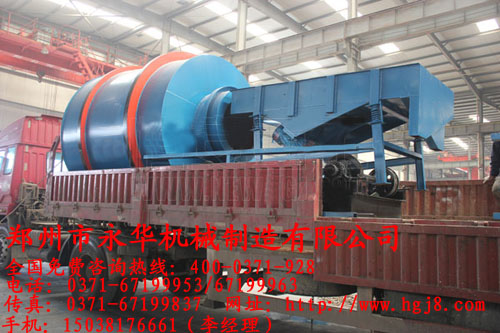

圖二：本公司將配套的石英砂烘干機爐子裝車，石英砂烘干機的內部結構是由內筒、中筒、外筒按照一定的數學比例關系鑲嵌而成，而且每層筒內都安裝了不同角度和不同間距的揚料板。外部結構是由底座、托輪、筒體、輥圈、齒輪、齒輪罩組合而成，整個形狀看上去成錐形，并具有一定的傾斜角度，能夠保證物料在筒體內進行有序的運動。

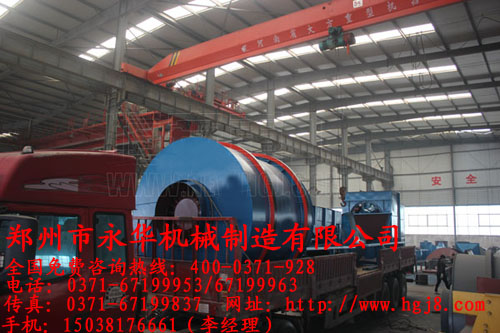

圖三：全套石英砂烘干機設備已經裝配完畢，其烘干機石英砂主要分為三種原理，請關注以下三點：

1、 烘干第一個回程：石英砂通過熱風爐上部的流沙管進入到主機的內筒，整個筒體成錐形狀，石英砂會在重力以及內部不同角度和不同間距的揚料板的作用下，沿著螺旋運動的方向前進，從進料口的一端運動到出料口一端，在運動的過程中與進入筒體的熱量進行接觸，并且發生熱交換，筒體的旋轉以及螺旋的前進保證了石英砂的受熱均勻。
2、烘干第二個回程：中筒要比內筒長，并且在出料端裝有擋板，當石英砂物料運動到出料端的時候，會在擋板的作用下進入到中筒。而中筒的恰好與內筒相反，出料口比較細、進料口較粗，這樣還是成一個錐形裝，在內部鑲嵌的揚料板的作用下向出料口的方向運動，前進的過程中與來之熱風爐的熱量接觸，再一次發生熱量的交換，同時內筒壁所散發的熱量也能夠對中筒中的石英砂物料起到加熱作用，有利于減少熱量的散失。
3、烘干第三個回程：外筒的長度要比中筒更長，同樣裝有揚料板，石英砂物料運動到進料口的時候，在擋板的作用之下進入到外筒。根據筒體的錐形特殊結構，物料依靠自身的重力和揚料板的作用，成螺旋狀的向前推進，并且與熱量充分的接觸，發生熱交換，同時中筒壁所散發的熱量也會對外筒內的物料進行加熱，將進一步的降低熱量的散失，節約能耗。當石英砂物料運動到出料口的時候就完成了整個三回程運動，然后就會從出料口直接的排出。
