煤泥烘干機
東達烘干機廠家 2013-01-17
（東達導讀）：新型煤泥烘干機首先要由熱源、打散裝置、帶式上料機、進料機、反轉滾筒、帶式出料器、引風機（供應：風機）、卸料器和配電柜組成。煤泥烘干機的任務道理如下，煤泥因為具有必然的粘性，在干燥進程中濕煤泥進入干燥機后分以下幾個任務區。

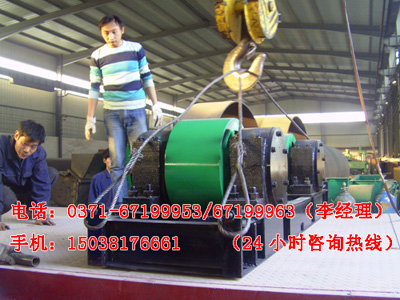

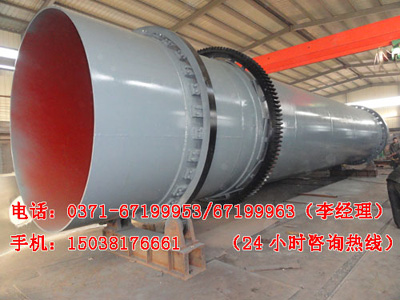

圖右：本公司生產的新型煤泥烘干機型號2.4米x20米、左圖：為煤泥烘干機托輥發貨。
一、煤泥烘干機工作原理：
煤泥本身具有高濕、高粘結性，在干燥過程中濕煤泥經由帶式輸送機進入煤泥打散設備，經過快速打散的塊狀煤泥進入呈負壓的干燥機后分以下幾個工作區：
1、是導料區，濕煤泥進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在大導角的抄板抄動下，形不成粘結便被導入下一個工作區；
2、是清理區，濕煤泥在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，在這個過程中，清掃裝置對于物料 團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率；
3、是傾斜揚料板區，此區是低溫干燥區，煤泥在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區；四是出料區，干燥主機滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。
二、煤泥烘干機工藝流程：
三、煤泥烘干機應用范圍：
高效節能煤泥干燥機是在滾筒干燥機的基礎上開發研制而成的新型干燥設備，可廣泛應用于：
1、煤炭行業煤泥、原煤、浮選精煤、混合精煤等物料的干燥；
2、建筑行業高爐礦渣、粘土、石灰石、沙子、石英石等物料的干燥；
3、選礦行業各種金屬精礦、廢渣、尾礦等物料的干燥；
4、化工行業非熱敏性物料的干燥。
四、煤泥烘干機技術參數：
|
型號
(mm)
|
傾斜度 (%)
|
轉速(r/min)
|
進氣溫(℃)
|
功率
(Kw)
|
容積
（m3）
|
生產能力(t/h)
|
重量
(t)
|
|
Φ600×6000
|
3-5
|
3-8
|
≤700
|
3
|
1.69
|
0.5-1.5
|
2.9
|
|
Φ800×8000
|
3-5
|
3-8
|
≤700
|
4
|
4.01
|
0.8-2.0
|
3.5
|
|
Φ800×10000
|
3-5
|
3-8
|
≤700
|
4
|
5.02
|
0.8-2.5
|
4.5
|
|
Φ1000×10000
|
3-5
|
3-8
|
≤700
|
5.5
|
7.85
|
1.0-3.5
|
5.6
|
|
Φ1200×10000
|
3-5
|
3-8
|
≤700
|
7.5
|
11.30
|
1.8-5
|
14.5
|
|
Φ1200×12000
|
3-5
|
3-8
|
≤700
|
11
|
13.56
|
2-6
|
14.8
|
|
Φ1500×12000
|
3-5
|
2-6
|
≤800
|
15
|
21.19
|
3.5-9
|
17.8
|
|
Φ1800×12000
|
3-5
|
2-6
|
≤800
|
18
|
30.52
|
5-12
|
25
|
|
Φ2200×12000
|
3-5
|
1.5-6
|
≤800
|
18.5
|
45.59
|
6-15
|
33
|
|
Φ2200×18000
|
3-5
|
1.5-6
|
≤800
|
22
|
68.38
|
10-18
|
53.8
|
|
Φ2200×20000
|
3-5
|
1.5-6
|
≤800
|
30
|
75.98
|
12-20
|
56
|
|
Φ2400×20000
|
3-5
|
1.5-5
|
≤800
|
37
|
90.43
|
18-30
|
60
|
|
Φ3000×20000
|
3-5
|
1.5-5
|
≤800
|
55
|
141.3
|
25-35
|
78
|
|
Φ3000×25000
|
3-5
|
1.5-5
|
≤800
|
75
|
176.6
|
32-40
|
104.9
|
煤泥烘干機以上參數如有更新，恕不另行通知。正文來源：m.wesnapcity.com，轉載請注明出處。
